扁袋脈衝除塵機組HMD係列旁插扁袋脈衝除塵機組是一種由箱體後進風、側排風、外濾、高壓脈衝噴吹清灰的扁袋除塵器，它適用於非腐蝕性、非黏性、非纖維性粉塵的含塵氣體的除塵淨化或有用物 料的回收，是一種效率高、性能優良的袋式除塵設備。

HMD型旁插扁袋脈衝除塵機組中的小型除塵機組。適應各分散揚塵點如倉頂、庫頂、庫 底及各種物料輸送設備的吸塵淨化和回收有經濟價值的物料。

1.主要特點

①結構緊湊，占地麵積小，單位體積過濾麵積大。

②采用高壓空氣脈衝噴吹淸灰，淸灰由程序控製器控製，清灰脈衝噴吹時間、噴吹間隔 及噴吹周期均（jun1）可調節，自動化程度高，清灰效果好，耗氣量低。

③更換濾袋在機外進行，簡單快捷，勞動條件好，維修方便。

④采用滌綸針刺氈濾袋，除塵效率髙，濾袋 壽命長，排放濃度低。

2.技術性能

HMD係列旁插扁袋脈衝除塵機組的規格和 技術性能見表5-U

3.組成和工作原理

除塵機組共有六個規格，其結構主要由過濾 室、濾袋、淨氣室、灰鬥、卸灰閥、脈衝噴吹裝 置、電控箱、支架等組成，箱體全部采用焊接結 構，檢修門用泡沫橡膠條密封，保證除塵器嚴密 不漏風。

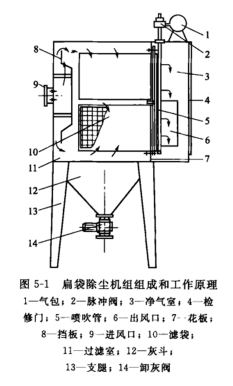

圖5-1是HMD旁插扁袋脈衝除塵機組工作 原理圖，含塵氣體從進風口進人過濾室，經擋板 的分離和擴散，較粗顆粒落人灰鬥，含塵氣體經 濾袋過濾，粉塵阻留於袋表，淨氣經袋口到淨氣 室，經出風口由風機排人大氣。

當濾袋表麵的粉塵不斷增加，導致設備阻 力上升到設定值時，微差壓控製器（或時間繼 電器）輸出信號，程控儀開始工作，逐個開啟 脈衝閥，使壓縮空氣通過噴口對濾袋進行噴吹 清灰，使濾袋突然膨脹，在反向氣流的作用下，附於袋表的粉塵迅即脫離濾袋落人灰鬥， 粉塵由卸灰閥排出。全部濾袋噴吹清灰結束後，程控儀停止工作，除塵機組恢複正常過 濾狀態。

除塵機組的工作由可編程控製，可分為自動控製和手動控製，自動控製時可定時控製，亦 可定阻（定壓力）控製，其噴吹時間、噴吹間隔、淸灰周期及阻力值均可調整，自動化程 度高。

4.機組外形尺寸

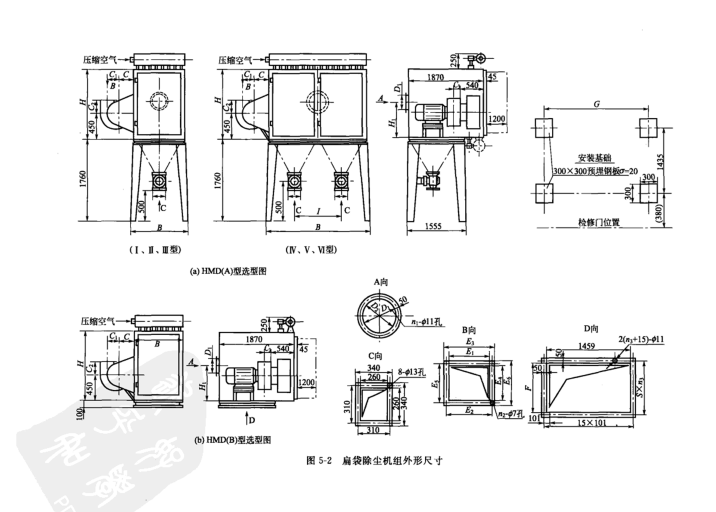

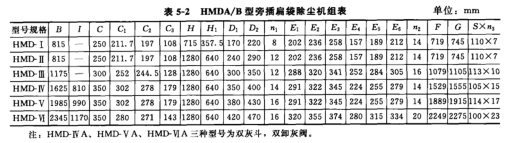

機組外形尺寸見圖5-2和表5-2。

5.選用注意事項

本除塵機組的外形圖和主要尺寸見圖5-2,共有A、B兩種形式，各有6種規格。

(1)塑式的選用A型：帶灰鬥型，適用於庫底及各種物料輸送設備，分散揚塵點含塵 氣體的淨化或有價值物料的回收。可室內或室外安裝。為降低機組整體高度，應用戶要求可將 箱體上方氣包或脈衝閥等件改裝於箱體下方。

B型：濾箱下部敞開，有法蘭接口無灰鬥，適於安裝在庫頂、料倉頂的排氣口上，對含塵 氣體進行淨化。濾箱側的風機安裝，可改裝於箱體另一側麵。

A型除塵機組的支腿一般安裝於灰鬥下卸灰閥口距地麵高度500mm處。

(2)濾袋濾料的選擇和氣體溫度的限製目前國內濾料較多，在需淨化的粉塵和氣體不具 有酸性、堿性和溫度小於120C時，一般配用滌綸針刺氈濾料》當含塵氣體溫度在120?200X： 時，應選用芳綸類針刺氈濾料。

(3)電控設備的選用一般有定時和定阻控製二種，一般配定時控製。當要求定阻力控製 時，一般廠家可供貨。

(4)扁袋除塵機組淸灰效果比不上圓袋，所以使用中應降低過濾速度，並選配高品質脈衝 閥和恰當的清灰裝置。
